多媒体桌面插座信息盒86面板安装全指南 墙壁与会议台面d型模块实操解析

在现代办公环境、多媒体会议室以及智能家居布线中，多媒体桌面插座信息盒已成为不可或缺的基础设施。它不仅要满足电源、网络、音视频等多种接口的接入需求，还要兼顾美观与安装便捷性。本文将围绕86面板墙壁安装与多功能会议台面d型模块安装两种主流方式，提供详细的信息面板安装指南。

一、认识86面板与d型模块

86面板因尺寸为86mm×86mm而得名，是国内墙壁开关插座的通用标准。它通常配套底盒使用，可嵌入墙面，支持网络、电话、电视、HDMI、VGA、音频等多种信息模块。每个模块多为45mm×45mm或22.5mm×45mm的小型卡扣式结构，安装时直接卡入面板预留孔位。

d型模块则是德国工业标准（DIN 41612）的一种小型接口模块，尺寸约为24mm×36mm，广泛用于多媒体桌面插座和多功能会议台面。d型模块的形状呈梯形，通过卡扣或螺丝固定在桌面开孔或面板轨道中，常见接口包括USB、RJ45、HDMI、Type-C、卡侬头等。二者在电工纯技术领域常组合使用：墙壁用86面板+信息模块，桌面上用d型模块集成在多功能插座盒中。

二、墙壁86面板的安装步骤

1.准备工具与材料：86型面板、对应的信息模块、螺丝刀、剥线钳、网线钳、测线仪、底盒（明装或暗装）。

2.预埋底盒：若为暗装，需在墙面开槽并固定底盒，确保底盒水平；若为明装，直接使用膨胀螺丝将底盒固定在墙面。

3.穿线与剥线：将网线、电话线、音视频线从底盒穿出，预留约15cm长度，用剥线钳剥去外皮，露出芯线。

4.打线或接线：对于RJ45信息模块，按照T568B或T568A线序将芯线压入模块卡槽，使用打线刀或小一字螺丝刀压紧；对于音视频模块，通常为焊接或免焊螺丝端子，按说明书连接即可。

5.卡入模块：将打好线的模块按照正确方向卡入86面板的孔位中，听到“咔哒”声表示固定到位。

6.固定面板：将面板对准底盒螺丝孔，用配套螺丝固定，注意不要过度拧紧导致面板变形。最后安装装饰盖板，完成安装。

三、多功能会议台面d型模块安装要点

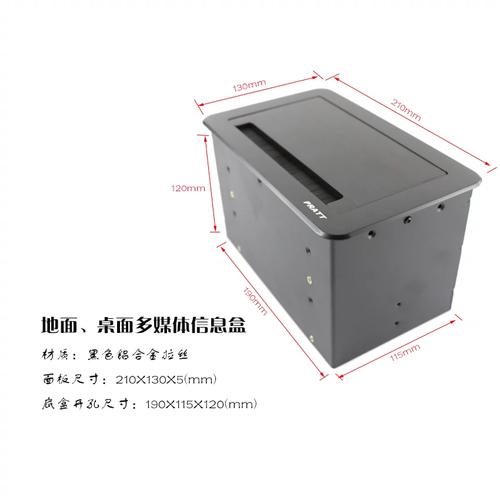

会议台面多媒体插座通常是一个集成了多个d型模块位的金属或塑料盒体，通过开孔嵌入桌面。安装流程如下：

1.桌面开孔：根据插座盒的外形尺寸，使用开孔器或曲线锯在桌面开孔。常见长方形开孔尺寸为120mm×60mm、160mm×80mm等，具体视产品而定。开孔后需用砂纸打磨边缘，防止毛刺。

2.固定插座盒：将多功能插座盒放入开孔，从桌面下方用固定支架或卡扣拧紧，确保盒体不晃动且与桌面平齐。

3.安装d型模块：将HDMI、USB、网口等d型模块插入盒体侧面的d型孔位。注意d型模块有方向性，通常较宽的一侧朝上或朝外，沿导轨推入直至卡扣锁紧。如果盒体采用螺丝固定方式，则用M3螺丝拧紧模块两侧。

4.接线与测试：在桌面下方连接各模块的尾部线缆，如HDMI线、网线、电源线。建议使用理线扎带固定，避免线缆拉扯模块。完成后使用测线仪或直接连接设备测试信号和供电是否正常。

5.盖板与理线：部分桌面插座配有防尘盖板或翻盖，安装完毕后合上盖板，保持桌面整洁。可配合桌面走线槽或理线孔，实现隐藏式布线。

四、常见问题与注意事项

• Modular模块的兼容性：购买信息模块时，需确认其尺寸规格与86面板或d型孔位匹配，注意45mm×45mm与22.5mm×45mm的区别。
• 强弱电分离：插座盒内同时存在220V电源与弱电线缆时，应保持至少5cm间距，或使用金属隔板隔离，避免电磁干扰。
• 接地保护：电源模块必须可靠接地，防止漏电风险。
• 预留冗余：安装时线缆预留一定长度，便于后期维护或更换模块。
• 防尘防水：对于会议台面，建议选择带防尘盖或防水等级IP44以上的产品，防止液体泼溅。

五、

多媒体桌面插座信息盒86面板墙壁安装与多功能会议台面d型模块安装，看似简单，实则涉及尺寸匹配、线序标准、固定工艺等多个细节。正确安装不仅能保证信号稳定、供电安全，还能延长设备寿命，提升桌面与墙面的整体美观度。希望本文的实操指南能帮助您高效完成信息面板的部署，打造整洁、专业的多媒体环境。
